Présentation

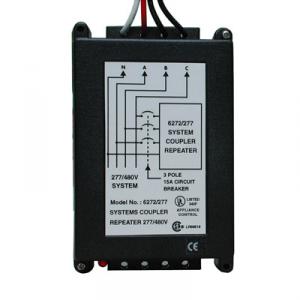

Le CAT6272 est recommandé dans les installations triphasées pour coupler les phases afin que les signaux X10 soient transmis sur toutes les phases.
Il détecte l'émission d'un ordre X10 sur une phase, puis l'amplifie et la transmet sur les autres phases.

Le CAT6272 peut également être utilisé pour coupler les phases de deux installations électriques indépendantes.

Très facile à installer dans le tableau électrique, le CAT6272 se branche en parallèle entre les phases et le neutre.

Caractéristiques Techniques

• Tension d'alimentation : 240 / 415 VAC ~ 50 Hz


• Consommation : 2 W en veille, 12 W en fonctionnement


• Fréquence CPL X10 : 120 kHz ± 2 kHz / 5 Vpk-pk à 50W


• Sensibilité du signal : 15 mVpp min 50 mVpp max à 120 kHz


• Impédance d'entrée : ³ 180 W (L - N) à 120 kHz


• Température : -10° C to + 50° C (Fonctionnement) / -20° C to + 70° C (Stockage)


• Dimensions : 75 x 120 x 40 mm (Largeur x Hauteur x Profondeur)


• Norme CE
