Présentation

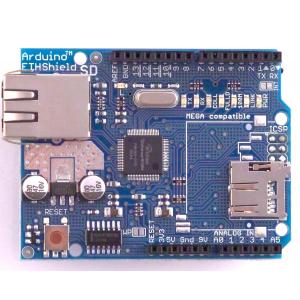

Cette carte d'extension vous permet de connecter votre Arduino sur le réseau Ethernet.

La carte utilise un module Wiznet W5100 pour l'accès réseau. Une pile TCP/IP et UDP est fournie pour vos développements Arduino.

La carte dispose aussi d'un port Micro SD qui vous permettra de sauvegarder vos données grâce à la librairie SD Arduino.

La communication avec la carte Arduino s'effectue au moyen du bus SPI.

Le W5100 et la carte SD partage le bus SPI, il est donc très important de noter qu'ils ne pourront être utilisé ensemble.

Le module contient :
* Une prise RJ45 qui vous permettra de vous connecter directement sur le réseau Ethernet.
* Un bouton Reset qui permet de faire un reset de la carte et du W5100
* 7 leds permettant d'afficher plusieurs états


Description des leds :

• PWR: Indique que la carte est alimenté


• LINK: Indique lorsque la connexion réseau est active


• FULLD: Indique une connexion réseau full duplex


• 100M: indicates the presence of a 100 Mb/s network connection (as opposed to 10 Mb/s)


• RX: Clignote lors de la réception de données


• TX: Clignote lors de la transmission de données


• COLL: flashes when network collisions are detected

Il est possible d'utiliser le jumper INT pour activer les interruptions du W5100.

Caractéristiques Techniques

• Contrôleur réseau : W5100


• Maxi connexions simultanées : 4


• Un connecteur pour carte microSD™ (aucune carte mémoire n'est livrée).


• Contrôleur de Reset W5100

Documentation

Vous pouvez télécharger la fiche de présentation : ICI
Vous pouvez télécharger la notice du produit : ICI
