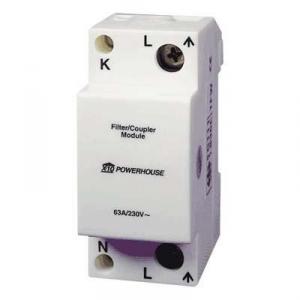

Présentation

Ce module isole les signaux X10 à l'intérieur de l'installation électrique.
Il est utilisé pour ne pas émettre de X10 vers votre voisin et ne pas en recevoir de sa part.
Il agit comme une barrière que les ordres X10 ne pourront pas franchir.

Toutefois il est complètement compatible avec les signaux courant porteur d'EDF comme le tarif Jour/Nuit, Tempo, l'EJP.

Ce module s'installe dans votre tableau électrique et est normalisé.

Pour une installation triphasée, il faudra un module par phase.

Caractéristiques Techniques

• Voltage en alimentation : 230 V~ (+10 % / -15%) 50 Hz,


• Ampérage maximum 63 A,


• Fréquence filtrée 120 kHz,


• Largeur de bande du filtre 5 kHz min. (3 dB),


• Affaiblissement en amont 20 dB min. à un courant d’amplitude zéro 15 dB min. à 63 A,


• Affaiblissement en aval : 15 dB min,


• Impédance en entrée : 20 Ohm min. à 120 kHz,


• Connexions Bornier à vis 3mm²,


• Température ambiante : -10° C à +40° C (fonctionnement),


• -20° C à +70° C (stockage).
