Présentation

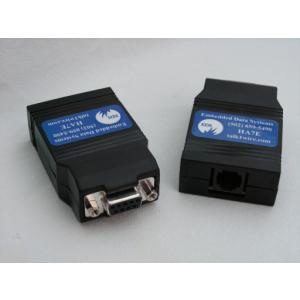

Le HA7E est un contrôleur RS232 pour le bus 1-Wire.
C'est une petite interface permettant de contrôler directement le bus à partir de commande ASCII.
Le HA7E se charge de gérer directement la communication et les signaux du bus 1–Wire.

La taille réduite et la faible consommation du module HA7E permettent de l'utiliser dans toutes sortes d'applications, y compris des applications embarquées.
Les signaux utilisés sur le port RS232 sont TX, RX pour l'émission et la réception, et RTS, DTR pour l'alimentation du module.
Le module ce met automatiquement en veille lorsqu'il n'est pas utilisé et une simple commande sur le port série permet de le réactiver.

Le HA7E permet de contrôler les composants de votre bus 1wire très simplement, avec la possibilité de chercher un élément unique, ou une famille de composant.
Parcourir votre réseau 1wire devient un jeu d'enfant.

Le HA7E gère le contrôle d'erreur sur la communication. Il génère et contrôle les CRC qui permettent d'assurer la validité de la transmission sur le bus 1wire.

Le HA7E supporte les modules 1-wire de type analogiques, digitales, temperature et tous les iButtons.

Fonctionnalités

* Device 1wire controlées par commandes ASCII.
* Alimenté par les lignes DTR/RTS du port série.
* Mise en sommeil et réveil automatique.
* Permet de gérer des réseaux de 300m, 100 modules avec un câble CAT5 torsadé.
* Permet de faire une recherche des modules du réseau.
* Protection du bus contre les ESD 27kV (IEC801-2 Reference Model.).
* Gestion automatique des CRC.
* Boitier plastique ABS.

Caractéristiques Techniques

* Communication série : 9600, N, 8, 1
* Alimentation: 6-16.5 Volts
* Consommation : 2-4 mA
* Maximum de modules sur le bus : 100 modules
* Longueur maximum sur cable CAT-5 : 300m

Documentation

Vous pouvez télécharger la notice du produit : ICI

Garantie

Ce produit est garanti 1 ans
