Présentation

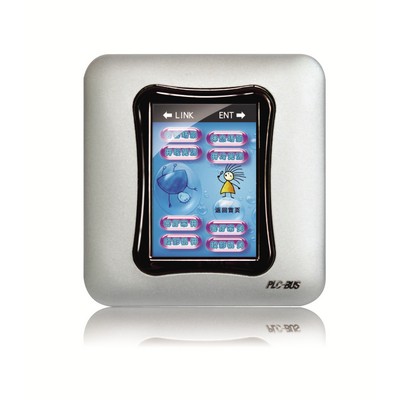

Cet écran LCD au design métal vous permettra d'avoir un centre de contrôle de vos modules PLCBUS.

Grâce à vos propres images vous pourrez créer des écrans personnalisés, il vous suffit ensuite de définir des boutons (zone sensible) et l'action associée.

Les actions possibles sont :

• Passer à une autre page


• Emettre un ordre PLCBUS

Chaque écran peut contenir jusqu'à 32 pages différentes.
Un écran permet d'envoyer des ordres PLCBUS ou de naviguer vers un autre écran.

Vous pourrez par exemple faire un écran pour certaines fonctions domotique, et d'autres réservés à la navigation.

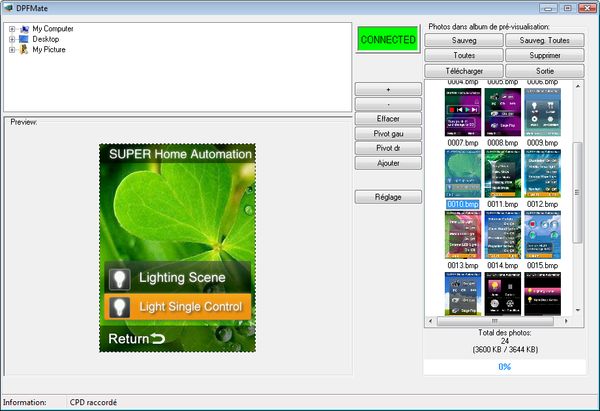

L'installation est très simple. Il suffit de brancher l'écran sur le port USB de votre PC grâce au câble fourni, celui-ci est alors reconnu comme une clef USB. Vous pourrez alors lancer le logiciel permettant de configurer les images de chaque écran.



Une fois les différentes images transférées dans l'interrupteur, la création de bouton se fait ainsi :

• Appuyez sur la touche LINK pendant 10 secondes pour supprimer toutes les scènes d'une page


• Maintenir appuyé pendant 5 secondes la zone de l'écran correspondant au bouton


• La led (disponible sous le cadre métal) s'allume en bleu fixe


• Utilisez un contrôleur PLCBUS pour envoyer un ordre PLCBUS ON ou OFF. Le bouton est alors associé à cette commande.

  Chaque bouton peut être associé à 16 commandes différentes


• Une fois terminé, appuyez sur la touche ENT pour valider


• Pour associer une autre page, et ainsi permettre une navigation entre les différents écrans, il suffit de cliquer plusieurs fois sur la touche LINK lorsque le module est en mode association.

Chaque page peut contenir jusqu'à 18 boutons, chaque bouton est représenté par une zone de 7mmx8mm autour de la zone pressée lors de la configuration.

Le module transmet directement les ordres PLCBUS sur votre réseau électrique.

Vous pouvez aussi utiliser cet écran sur une installation X10 en utilisant un convertisseur X10 vers PLCBUS : PLCBUS-4808

Caractéristiques Techniques

• Protocole : PLCBUS


• Alimentation : 230V +/- 10% 50Hz


• Consommation en veille : <1W


• Ecran : TFT LCD 2,4" (240x320)


• Dimension de l'écran : 34x50mm


• Dimensions interrupteur : 90x90x35mm


• Température de fonctionnement : 0 - 40°C


• Produit répondant aux normes CE et RoHS
