Présentation

Vous pourez utiliser cette carte pour vos développements nécessitant jusqu'à 4 relais, 4 entrées digitales et une connexion Ethernet permettant de piloter la carte de partout dans le monde.

Grâce à sa compatibilité avec l'environnement de développement Arduino, cette carte est très simple d'utilisation.

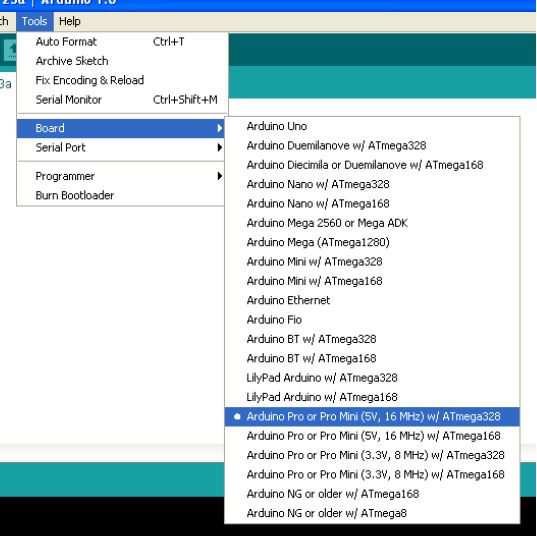

Mise à jour du code directement depuis l'interface Arduino par le port USB via le Bootloader :



Grâce au port Ethernet, votre application pourra piloter directement les relais depuis Internet.

La carte dispose aussi d'un port RS485 permettant une grande souplesse au niveau extension et même une utilisation dans le milieu de l'industrie.

Caractéristiques Techniques

• Microcontroller : ATmega328


• Alimentation : 12V


• Tension max en input : 5-24VDC


• Ethernet Controller : ENC28J60


• Entrée digitale : 4


• Nombre de relais : 4


• Mémoire : 32 KB (ATmega328) dont 2 KB pour le bootloader


• SRAM : 2 KB (ATmega328)


• EEPROM : 1 KB (ATmega328)


• Fréquence quartz : 16 MHz

Documentation

Vous pouvez télécharger la fiche de présentation : ICI
